Elektrisch deel
MC: met elektrolytische startcondensator en centrifugaalschakelaar
BS: Zelfde als hier boven maar met een bedrijfscondensator erbij
Voordelen :
MC : hoog aanloopkoppel
BS : hoog aanloopkoppel,
arbeidsfaktor kort bij 1
compacter en geruislozer motor
Gebruik: kompressoren, pompen met zuigers, keukenmachines, werktuigmachines, takels, enz.
Start met bedrijfscondensator
Voordelen :
lage startstroom
start langzaam en progressief
arbeidsfaktor kort bij 1
Gebruik: machines die met en laag startkoppel starten, b.v.: centrifugaalpompen, ventilatoren, mengers, poorten, robots, enz.
Schema van de motoren hierboven (zie afbeelding)
BC & MC aansluiting (3 blz)

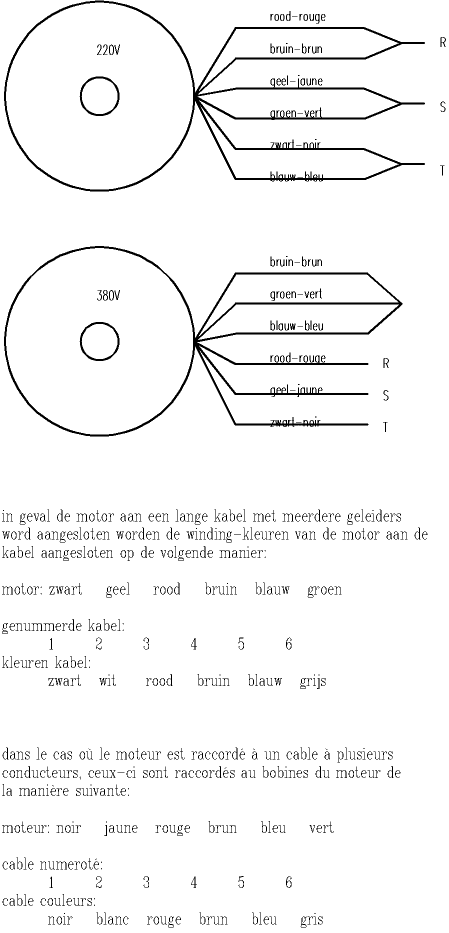

Aansluiting driefasige motoren zonder aansluitklemmen(zie afbeelding)
